Art 84393
Adaptable au

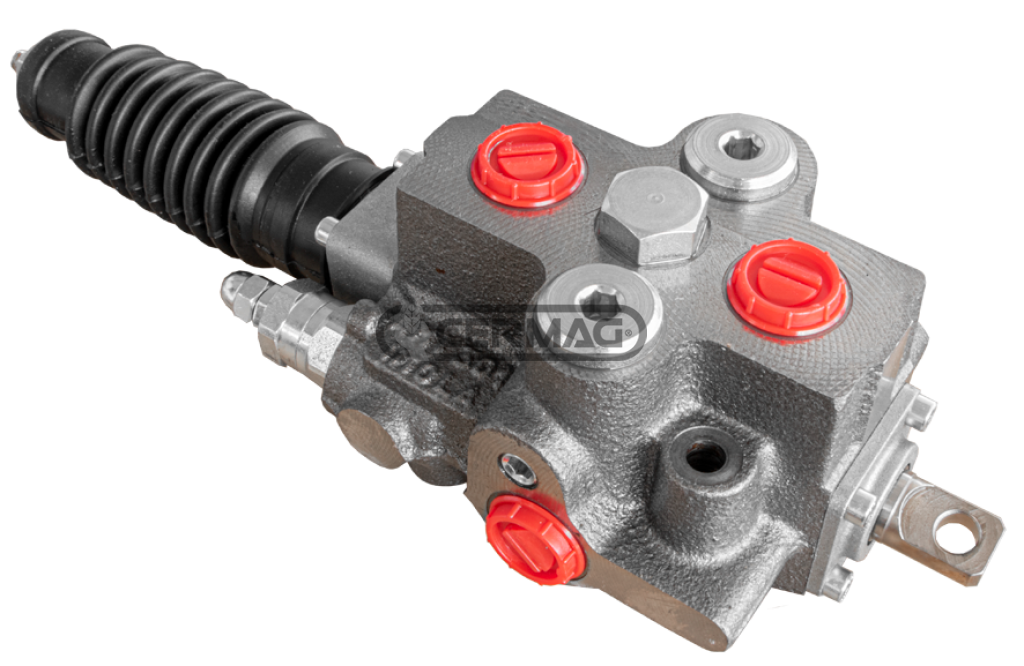

Distributeurs pour équipements interrangées
Circuit
Double effet - Centre fermé
distributore interf.DE 3/8"c.chiuso
Disponibile nelle categorie : DISTRIBUTEURS POUR ÉQUIPEMENTS INTERRANGÉES
Description
Le distributeur possède toujours le positionneur en position “1”.
Amener le levier en position “2” et il revient automatiquement en position “1”.
Lorsque le vérin arrive en fin de course, il faut prévoir des tirants appropriés pour ramener la tiroir en position “0”.
Amener le levier en position “2” et il revient automatiquement en position “1”.
Lorsque le vérin arrive en fin de course, il faut prévoir des tirants appropriés pour ramener la tiroir en position “0”.
Données
Pression de travail maximale
350 Bar
Valve de décharge réglée à
130 Bar
Débit
70 l/min
Raccords P1-P2-A-B-T2
1/2" Gas
Raccords T1
3/4" Gas
Circuit
Double effet - Centre fermé
Entrée
Gauche
Schéma circuit
Carry over
Prédisposé
Schéma du levier
Positions du levier
1 Fixe
2 Retour par ressort en position 1
2 Retour par ressort en position 1
poids net
5.29 kg
