Descrizione

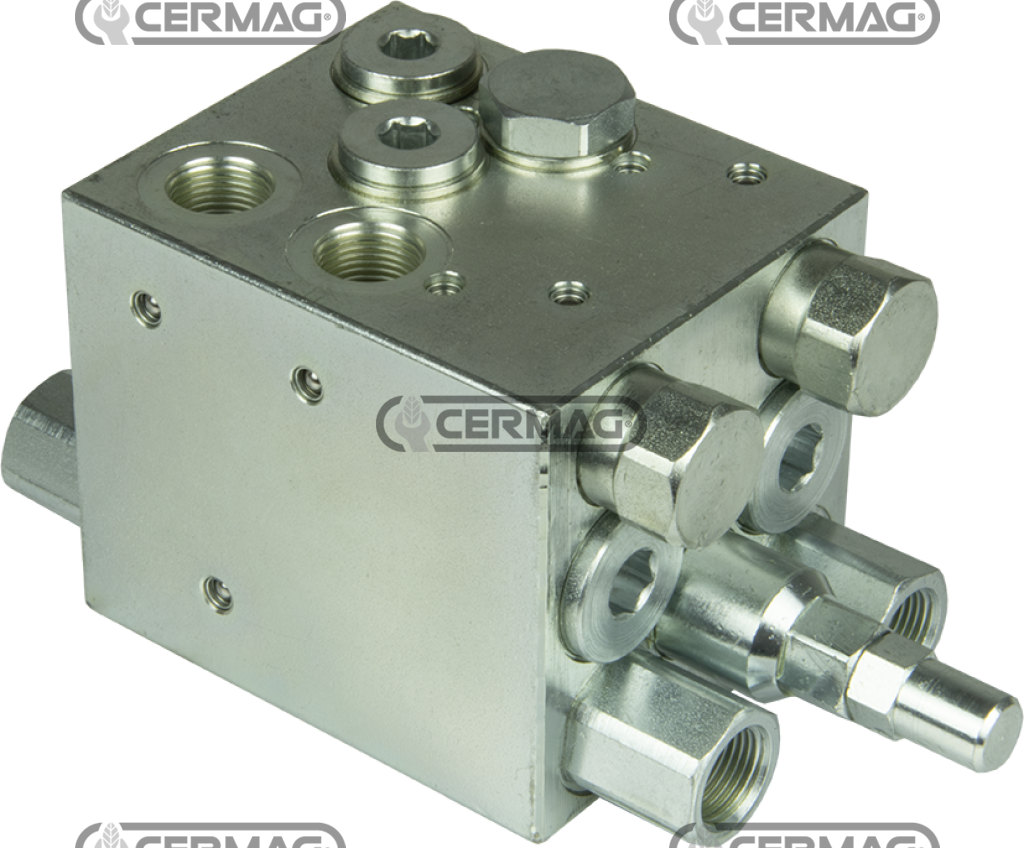

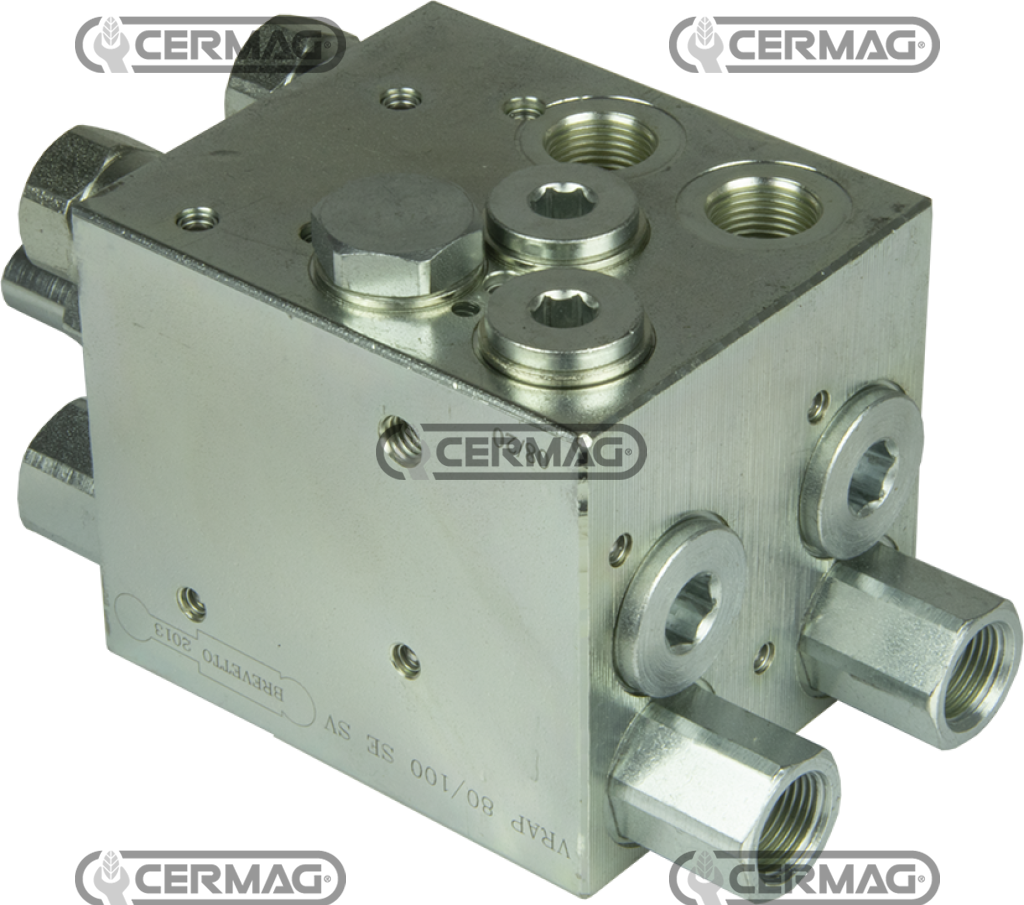

VRAP 80/100 SE SV
IMPIEGO:
Valvola realizzata per l’impiego di due cilindri in sequenza per aratri reversibili, in modo da ottenere automaticamente l’allineamento del carico e il suo ribaltamento. La rotazione del telaio avviene verso il basso dando la possibilità di do tare l’aratro di una ruota per il traino su strada. Sono state studiate 2 differenti calibrature di passaggio in funzione del diametro del cilindro su cui andranno montate. Funzionamento: a inizio manovra parte il cilindro B di allineamento. Una volta arrivato a fi ne corsa parte il cilindro A di rotazione e completa la rotazione. Se non completa la rotazione e parte il cilindro di allineamento smontare il cappello ed avvitare il grano mezzo giro alla volta.
Arrivato a questo punto il cilindro di allineamento riporta l’aratro in posizione di lavoro.
Caratteristiche Tecniche
MONTAGGIO:

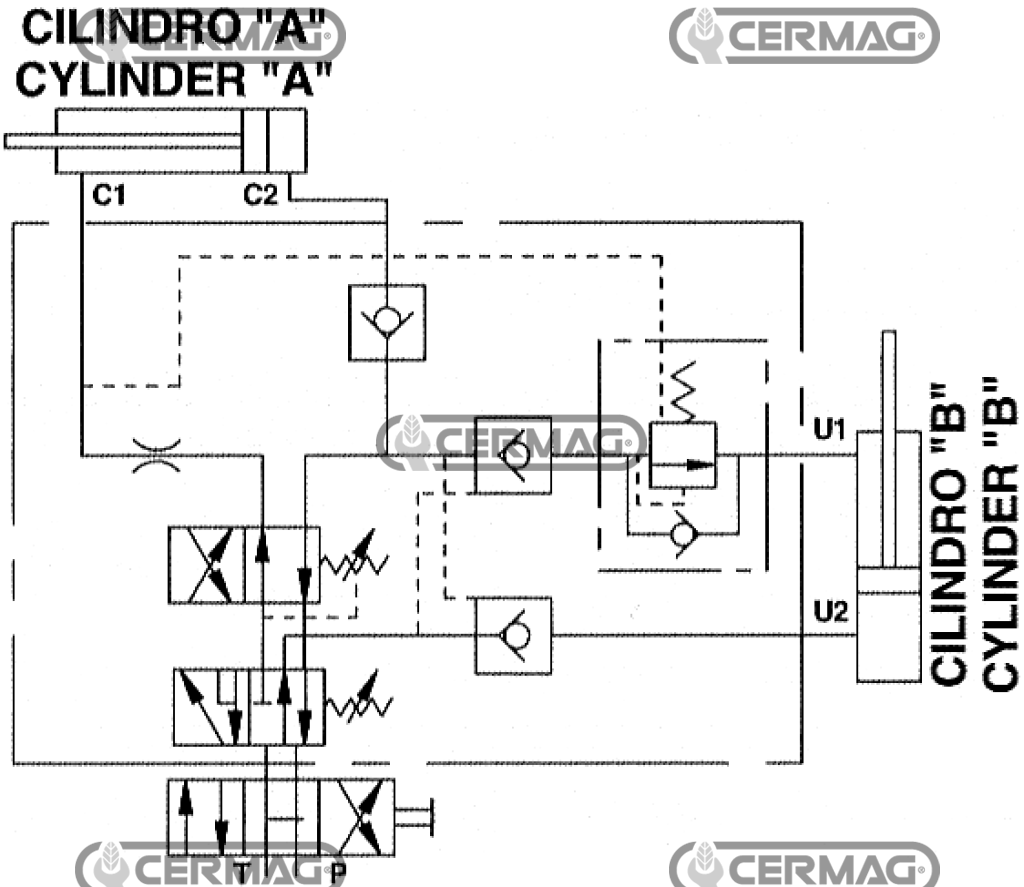

Collegare C1 allo stelo e C2 al fondello del cilindro di rotazio ne, U1 al fondello e U2 allo stelo del cilindro di allineamento e P e T alle prese macchina. Data la particolare confi gurazio ne, queste valvole possono essere montate in linea sul cilindro idraulico o fi ssate direttamente alla struttura dell’aratro tramite il foro fi lettato ricavato nel corpo.
